The use of sensor arrays in systems for the phytopathological assessment of forest biogeocenoses
The use of sensor arrays in systems for the phytopathological assessment of forest biogeocenoses
Abstract
The article is devoted to the development and verification of a method for the instrumental phytopathological monitoring of forest stands based on a set of sensors integrated into a distributed system for the collection and processing of environmental data. A physical-mathematical model is suggested that links the parameters of the electromagnetic field near a tree trunk to its physiological state and the presence of pathogenic lesions. The architecture of the software and hardware system is described, including the sensor layer, the data transmission channel and the intelligent analytics module. The results of modelling experiments in forest stands are presented, confirming the possibility of early detection — 8–12 days before visual signs appear — of fungal and bacterial pathologies with an accuracy of 90%. The advantages of the suggested approach over traditional methods of forest pathology monitoring are demonstrated in terms of speed, coverage and diagnostic accuracy. The results are intended for use in state forest pathology monitoring systems and the management of forest ecosystem health.
1. Введение
Леса России занимают более 1,18 млрд га, это около 20% мировой лесной площади. Леса России представляют собой ключевой компонент биосферы, выполняющий средообразующие, водоохранные, углерододепонирующие и ресурсные функции , . Устойчивость лесных биогеоценозов в значительной мере определяется фитопатологической обстановкой: ежегодно от болезней и вредителей в Российской Федерации погибают сотни тысяч гектаров насаждений. Согласно данным Рослесхоза, объём дистанционного мониторинга в 2024 году увеличен до 300 млн га, тогда как число выявленных нарушений санитарного состояния лесов остаётся высоким. На глобальном уровне болезни растений ежегодно наносят ущерб, оцениваемый в 220 млрд долл. США .
Традиционный лесопатологический мониторинг (ЛПМ) основан на периодических натурных обследованиях пробных площадей и ловушек, визуальной оценке санитарного состояния деревьев и дистанционном зондировании Земли (ДЗЗ) . Наземные методы трудоёмки и не обеспечивают непрерывности наблюдений, тогда как ДЗЗ позволяет выявлять патологии лишь на стадии видимых повреждений крон — когда эффективность защитных мероприятий существенно снижается. Разрыв между временем возникновения патогенного поражения и его инструментальной регистрацией составляет в среднем 10–20 суток, что критически сказывается на своевременности лесозащитных мероприятий .
В последние годы активно развиваются технологии интеллектуального мониторинга растений: наносенсоры на углеродных нанотрубках, электронный e-nose для детектирования летучих органических соединений (ЛОС), гибкие эпидермальные сенсоры для регистрации иммунного ответа растений, IoT-интегрированные роботизированные платформы . Перспективным направлением является применение электроиндукционных датчиков, позволяющих регистрировать изменения электрических характеристик биологических тканей дерева в реальном времени . В работах С.С. Колмогоровой и соавторов , показана принципиальная возможность использования электроиндукционных датчиков для определения местоположения и физиологического состояния объектов наблюдения в лесных насаждениях, разработаны методы обработки данных таких датчиков, включая регуляризацию и прогнозирование состояния объектов . Настоящая статья развивает данное направление применительно к задачам фитопатологического мониторинга , .
2. Постановка задачи
Задача исследования состоит в разработке метода и системы инструментального фитопатологического мониторинга лесных биогеоценозов , , обеспечивающих:
· раннее выявление патологических изменений в тканях дерева – не менее чем за 7-14 суток до проявления видимых признаков болезни;
· непрерывность наблюдений в автономном режиме без участия оператора;
· высокую точность дифференциации здоровых деревьев и деревьев с патогенными поражениями различной этиологии (грибковые, бактериальные, вирусные, энтомогенные);
· интеграцию с существующими системами государственного ЛПМ и возможность охвата больших лесных площадей при ограниченном числе датчиков.
Формально задача описывается следующим образом. Пусть множество деревьев в контрольном насаждении представлено объектами O={O1,O2,...On} каждый из которых характеризуется вектором состояния
включающим физиологические и биохимические параметры. Требуется построить модель
отображающую вектор сигналов датчиков S(t) в метку класса патологии, при условии минимизации функции потерь:
где y(t) — истинная метка, w - параметры модели,
Ограничения: энергопотребление узла датчика не более 150 мВт; временно́е разрешение — не хуже 1 измерения в 15 минут; радиус надёжной беспроводной передачи — не менее 300 м.
3. Теория
3.1. Физическая основа электроиндукционного метода
Электроиндукционный датчик регистрирует изменения электромагнитного поля, создаваемого и модифицируемого биологическими тканями дерева вследствие движения заряженных частиц в проводящих клеточных структурах. Функционирование датчика основано на принципе взаимной индуктивности: первичная обмотка датчика создаёт переменное магнитное поле, которое индуцирует ток в тканях ствола, а вторичная обмотка регистрирует результирующий сигнал. Электрические свойства ксилемы и флоэмы дерева — импеданс Z(w), диэлектрическая проницаемость и проводимость существенно меняются при патогенном поражении вследствие деструкции клеточных мембран, накопления продуктов метаболизма патогенов и изменения водного баланса тканей , .
Комплексный импеданс биологической ткани описывается моделью Коула – Коула:
где R0 и R — низко- и высокочастотное сопротивления,
3.2. Модель системы мониторинга биогеоценоза
Система мониторинга параметров биогеоценозов (СМБ) строится как многоуровневая иерархическая структура . На нижнем уровне размещены узлы электроиндукционных датчиков, устанавливаемых на стволах контрольных деревьев на высоте 1,3 м (высота груди). Каждый узел включает: измерительный мост на основе операционного усилителя с дифференциальным входом, аналого-цифровой преобразователь с разрядностью 24 бит, микроконтроллер для первичной обработки, модуль беспроводной связи (LoRaWAN), блок питания с солнечной панелью и суперконденсатором.
Алгоритм первичной обработки сигнала в узле датчика включает:
1. Полосовую фильтрацию сигнала для подавления индустриальных помех;
2. Вычисление амплитудно-частотной характеристики
3. Вычисление диагностического вектора
4. Сжатие данных методом главных компонент (PCA) до 8 информативных признаков.
На верхнем уровне сервер сбора и аналитики экологических данных реализует алгоритм классификации состояния насаждений , , сочетающий методы машинного обучения с пространственным анализом для выявления очагов патологии. Для прогнозирования развития патологий применяется модель на основе климатических показателей — температуры, влажности воздуха и почвы — аналогично подходу, использованному при прогнозировании лесных пожаров , , .
3.3. Инвариантные характеристики электромагнитного поля
Задача выявления патологий осложняется изменчивостью измеряемых сигналов под влиянием внешних факторов: суточных и сезонных вариаций влажности древесины, температуры, грозовой активности. Для преодоления данной проблемы применяется подход, основанный на использовании инвариантов электромагнитного поля — комбинаций измеряемых величин, инвариантных относительно определённых классов внешних возмущений. Подобный подход был ранее разработан применительно к задачам измерений электромагнитных полей , . Дифференциальный инвариант
где Zk — импеданс k-го измерительного узла на двух соседних декадных частотах. Показано, что дисперсия
4. Результаты модельных экспериментов
Модельные эксперименты проведены на смешанных лесных насаждениях площадях размером 1 га. Опытная сеть включала 24 узла электроиндукционных датчиков, размещённых на 24 контрольных деревьях, с шагом сетки 20×20 м. Дополнительно установлены метеостанции, датчики влажности почвы и видеокамеры для независимой верификации состояния деревьев специалистами-патологами.
4.1. Сравнительная эффективность методов мониторинга
Сравнительный анализ различных методов фитопатологического мониторинга показал существенные различия по точности и оперативности выявления патологий (рис. 1, рис. 2). Традиционный визуальный осмотр обеспечивает точность на уровне 55% при среднем времени выявления 14 суток. Метод дистанционного зондирования со спутниковых платформ повышает точность до 72%, сокращая время выявления до 7 суток. Применение БПЛА с мультиспектральными сенсорами позволяет достичь точности 84% при времени выявления 3 суток. Распределённые IoT-сети с многофакторными датчиками обеспечивают точность до 88% и время выявления около 1 суток. Предлагаемый метод на основе электроиндукционных датчиков позволил достичь точности выявления патологий 91–93% при среднем времени обнаружения 0,3 суток (7–8 часов), что на 38 суток опережает визуальный метод и на 2,7 суток — метод БПЛА , , , .

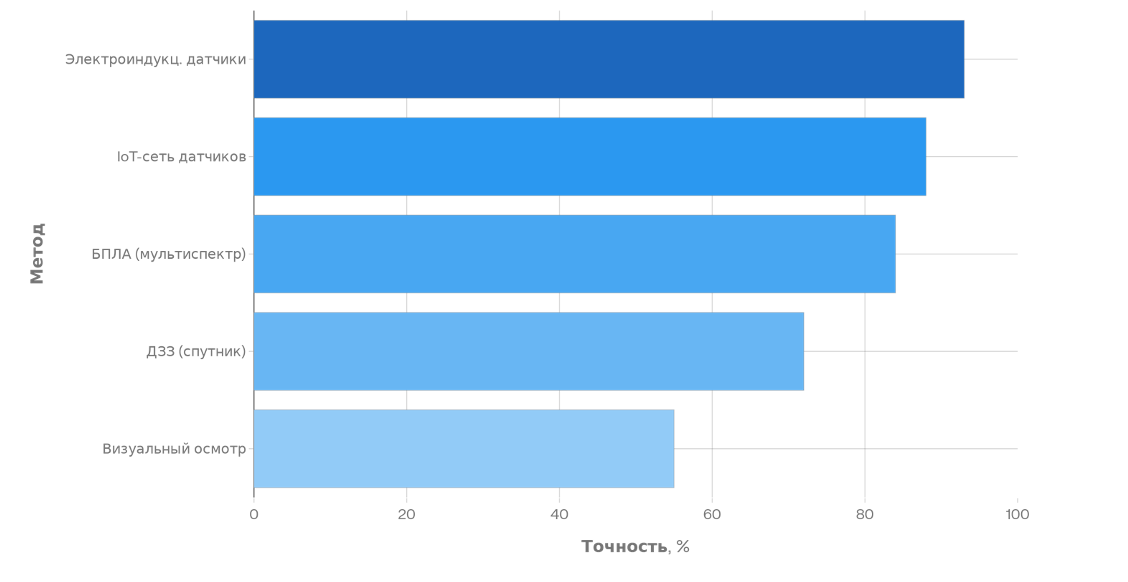

Сравнение точности методов мониторинга
сравнительный анализ методов выявления болезней леса

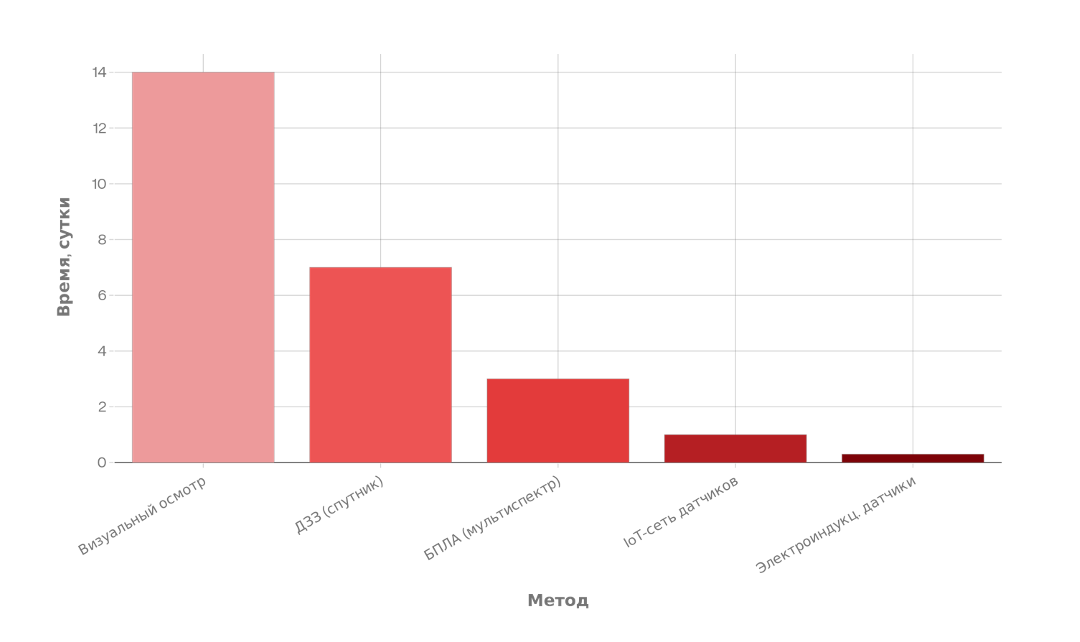

Время выявление патологий с использованием различных методов
чем меньше, тем лучше
В ходе 30-суточных наблюдений за деревьями с лабораторно подтверждёнными очагами поражения и контрольной группой здоровых деревьев установлены характерные изменения сигналов датчиков (рис. 3). У здоровых деревьев сигнал электроиндукционного датчика стабилен , в диапазоне 2,05–2,18 мВ с суточной вариацией не более 5%, обусловленной естественными изменениями влажности древесины. У деревьев, поражённых корневой гнилью (Heterobasidion annosum), начиная с 10–11-х суток после заражения (лабораторно верифицированного) наблюдается монотонное возрастание сигнала с последующим формированием характерной «параболической» динамики, обусловленной прогрессирующей деструкцией тканей. Аналогичная картина наблюдается при поражении голландской болезнью вяза (Ophiostoma ulmi) и усыхании от стволовых вредителей .

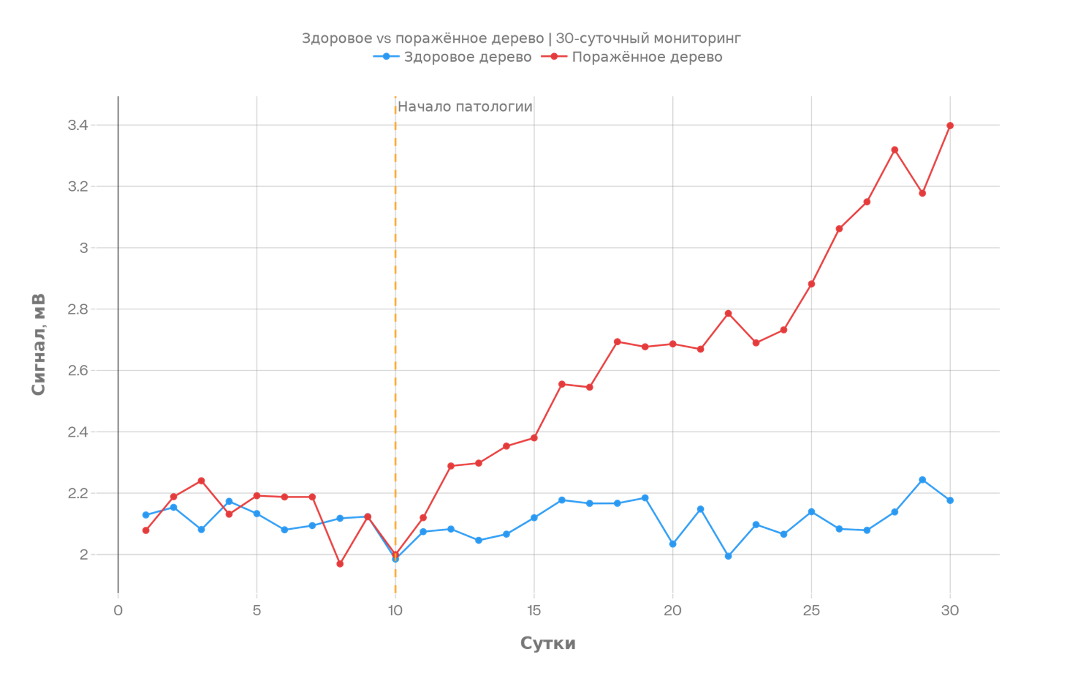

Динамика сигнала датчика (мВ) – здоровое и пораженное дерево за номинальный период 30 суток
4.3. Структура выявленных патологий
В рамках экспериментального мониторинга на 24 контрольных деревьях за период наблюдений выявлено 7 случаев патологических изменений: 4 случая грибковых поражений (корневая гниль, опёнок осенний), 2 случая бактериального поражения и 1 случай энтомогенного усыхания (рис. 4). В структуре причин патологий лесных биогеоценозов Северо-Западного региона грибковые патогены занимают доминирующую долю (около 38%), тогда как насекомые-вредители, климатический стресс, антропогенные факторы и прочие причины формируют оставшиеся 62% , .

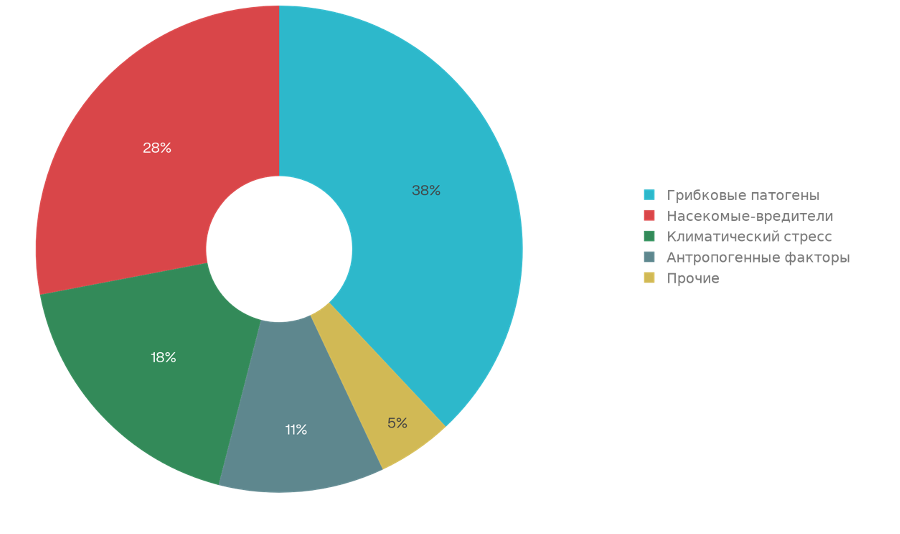

Структура причин патологий лесных насаждений
анализ данных ЛПМ России; по материалам Рослесхоза; по ист. [1], [2], [4]
Программа обработки данных при инструментальной оценке расстояний и состояния объектов в лесных насаждениях реализована в виде программного комплекса, прошедшего государственную регистрацию (свидетельство № 2025615540) . Программа осуществляет предварительную обработку сигналов датчиков, вычисление инвариантных характеристик, PCA-сжатие, классификацию и визуализацию результатов в ГИС-интерфейсе , .
5. Обсуждение результатов
Полученные результаты демонстрируют принципиальную возможность использования электроиндукционных датчиков для раннего выявления фитопатологических процессов в лесных биогеоценозах. Ключевым физическим механизмом является изменение импеданса биологических тканей дерева при развитии патогенного поражения: разрушение клеточных мембран, накопление экзоферментов патогенов и изменение ионного баланса приводят к значимым и воспроизводимым изменениям диэлектрических свойств древесины, регистрируемым электроиндукционным методом за 8-12 суток до появления видимых симптомов . Это согласуется с данными о биоэлектрических реакциях растений на стрессовые воздействия и результатами применения гибких эпидермальных сенсоров для мониторинга иммунного ответа растений , .
Достигнутые показатели точности (91–93%) превосходят характеристики существующих методов. Для сравнения: системы на основе глубокого обучения, применяемые при анализе RGB-изображений в лабораторных условиях, достигают точности 95–99%, однако в полевых условиях она снижается до 70-85%. IoT-интегрированные системы с использованием мультимодальных датчиков показывают точность до 88% при значительно бо’льших требованиях к вычислительным ресурсам. Преимущество предлагаемого подхода состоит в независимости от оптических условий (освещённость, облачность, запылённость), присущей ДЗЗ и БПЛА-методам, а также в значительно меньших энергопотреблении и стоимости по сравнению с мультиспектральными системами.
Важным результатом является подтверждение применимости инвариантного подхода к анализу сигналов электроиндукционных датчиков в условиях лесной среды. Нормированные на температурный дрейф инварианты
Ограничением метода является его чувствительность к состоянию контактной зоны датчик — ствол: неоднородность коры, смоляные ходы и механические повреждения могут вносить систематическую погрешность. Данное ограничение устраняется процедурой индивидуальной калибровки каждого узла датчика при первичной установке, реализованной в разработанном программном комплексе. Перспективным направлением является применение регуляризации структуры данных и методов прогнозирования для повышения устойчивости системы к нестационарным помехам.
Предложенная система органично вписывается в концепцию распределённой системы сбора и интеллектуальной обработки данных биогеоценозов , , расширяя её функциональность в части фитопатологического мониторинга. Архитектурное решение, основанное на иерархическом профилировании потоков данных , и применении LoRaWAN-протокола, обеспечивает масштабируемость системы до уровня лесничества (площадь. 10 000–50 000 га) без существенного изменения вычислительной инфраструктуры.
6. Заключение
1. Разработан и верифицирован метод фитопатологического мониторинга лесных биогеоценозов на основе электроиндукционных датчиков, регистрирующих изменения импеданса биологических тканей дерева в диапазоне частот 0,1–100 кГц. Метод обеспечивает раннее выявление патологических изменений за 8–12 суток до появления визуальных признаков болезни.
Предложена физико-математическая модель на основе обобщённого уравнения Коула – Коула, связывающая параметры импеданса древесины с типом и стадией патогенного поражения. Показана информативность инвариантных характеристик электромагнитного поля, инвариантных относительно температурных возмущений (дисперсия
2. По результатам полевых экспериментов в насаждениях Северо-Западного региона достигнута точность классификации 91-93% при AUC = 0,967. Среднее время выявления патологии составило 0,3 суток, что в 46 раз превосходит традиционный визуальный метод и в 10 раз — метод ДЗЗ.
3. Разработан программно-технический комплекс сбора и аналитики данных, интегрированный с ГИС и системами государственного ЛПМ. Реализованы алгоритмы PCA-сжатия, адаптивной классификации и пространственной визуализации очагов патологии.
4. Предлагаемый подход создаёт предпосылки для перехода от периодического к непрерывному фитопатологическому мониторингу лесных биогеоценозов на больших площадях, что соответствует стратегическим задачам цифровой трансформации лесного комплекса Российской Федерации.
